Dernières nouvelles de Mars.: Mise à jour le 6 Avril 2004



SPIRIT ET OPPORTUNITY POURSUIVENT LEUR PETIT BONHOMME DE CHEMIN

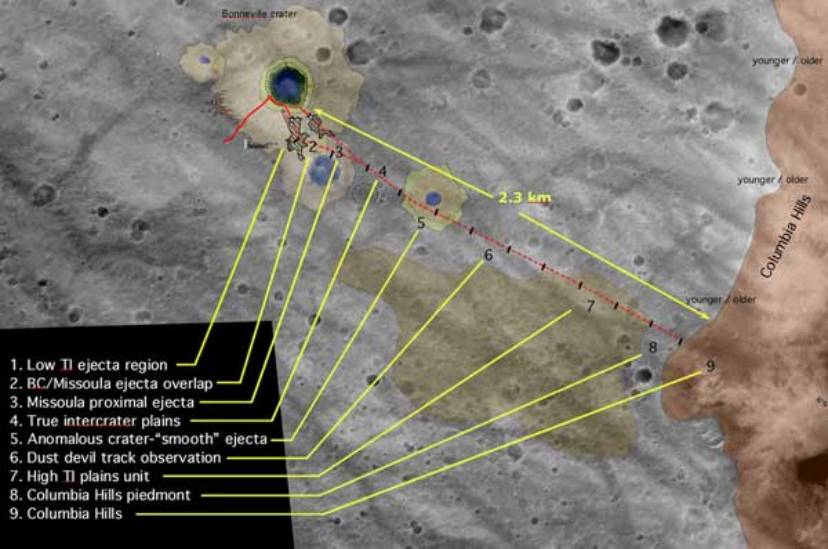

SPIRIT SE DIRIGE VERS LES COLLINES COLUMBIA QUE L'ON VOIT PARFAITEMENT SUR LA VUE D'AVION (EN FAIT DE MGS) CI DESSOUS /



















































Photo NASA/MGS





Les différents numéros correspondent aux différentes étapes prévues sur le chemin

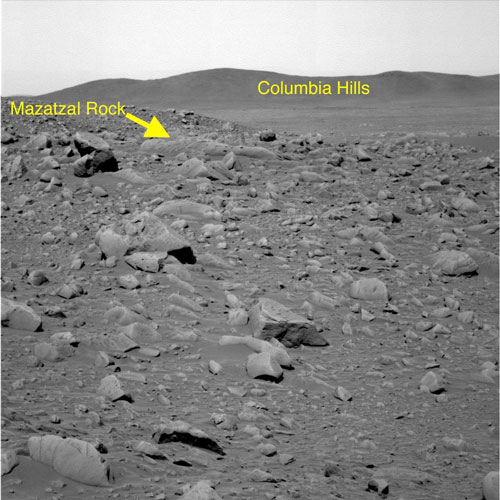

Spirit a analysé le rocher appelé Mazatzal que voici :



































Photo NASA/JPL

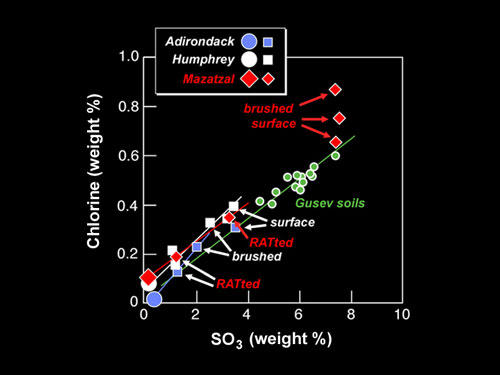

Ces analyses ont été comparées avec celles d'autres roches martiennes que l'on voit sur le graphique







Légende :

Brushed surface = surface brossée

RATted : signifie que la foreuse abrasive RAT
 du bras articulé a été utilisée

L'intérieur semble avoir la même composition que les autres roches
mais l'extérieur (partie uniquement brossée) est différente
Pourquoi? Encore une question sans réponse sur Mars

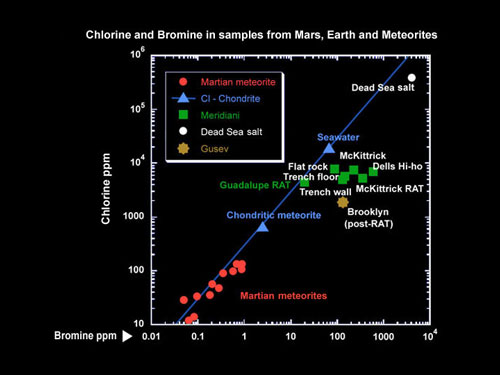

De même on a analysé le taux de Br et Cl dans cette roche et comparé avec des endroits terrestres











Généralement Br et Cl vont de paire, aussi bien
dans des météorites martiennes que dans des roches terrestres

Cette écart se retrouve dans des processus comme l'évaporation
(par exemple : Mer Morte)

Cette différence a été détectée encore plus flagrante sur Mars
aux deux endroits où sont posés les sondes US

On analyse ce phénomène,
décidément Mars semble plus complexe que prévu!!!









NOUS SOMMES NOYÉS SOUS UN FLOT D'IMAGES NUMÉRIQUES ET IL SERAIT BON DE VOIR COMMENT LA NASA ORGANISE LE CLASSEMENT DE TOUTES CES IMAGES ET LES REND PUBLIQUES





ASPECT TECHNIQUE DES ROVERS



EXPLICATION ET DÉCODAGE DES IMAGES QUI NOUS ARRIVENT DE MARS VIA LA NASA

Vous savez tout sur les différentes caméras montées à bord des rovers (sinon allez à http://www.planetastronomy.com/menu/mars-news13feb04.htm  pour plus de détails sur le système de vision)

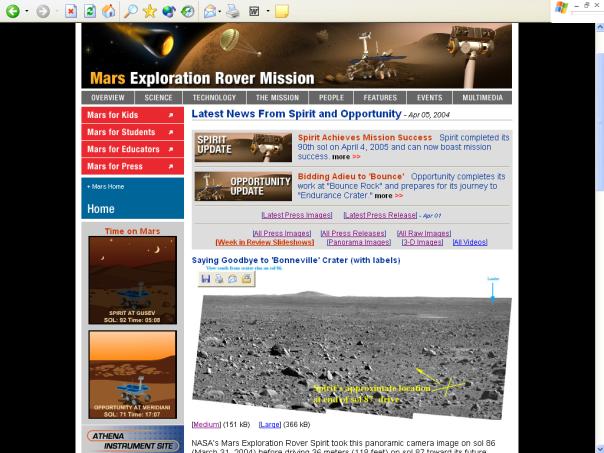

Donc, nous voulons des nouvelles de Mars, à part votre site favori qui vous renseigne (planetastronomy.com bien sûr!) on va à la nasa : http://marsrovers.jpl.nasa.gov/home/ dont la page d'accueil des rovers est celle-ci



Bulle rectangulaire: Toutes les images brutes et rapports passés ainsi que les panoramas et images 3D (à voir absolument)Bulle rectangulaire: Derniers communiqués de presse, mise à jour quotidienneBulle rectangulaire: Nouvelles d'Opportunity : les derniers rapports
Mise à jour quotidienne
Bulle rectangulaire: Nouvelles de Spirit : les derniers rapports
Mise à jour quotidienne

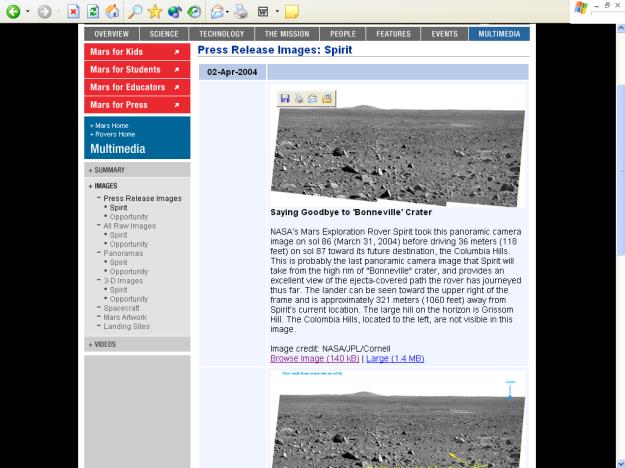

il suffit de cliquer sur n'importe quelle case comportant des images (par ex latest press images) pour arriver à des pages du genre :



Bulle rectangulaire: Sur le côté apparaît un menu et vous pouvez choisir les images brutes (raw images) par exemple

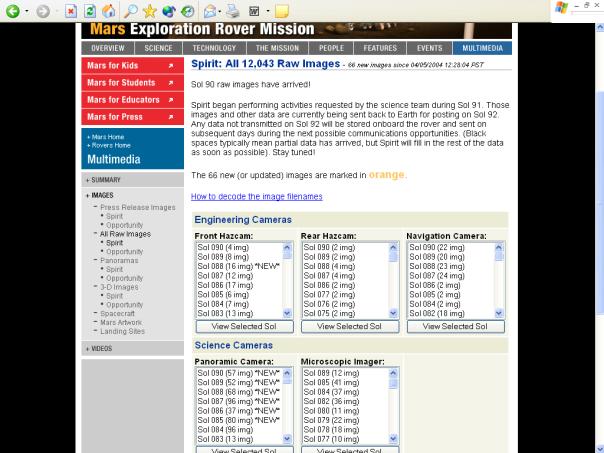

On est sur la page : http://marsrovers.jpl.nasa.gov/gallery/all/spirit.html







on choisit par ex la pancam (caméra panoramique) et le sol (jour) 90,

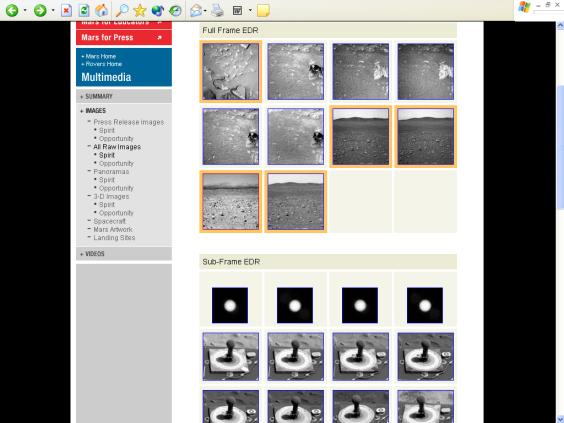

 on saute à la page dont un extrait apparaît ci dessous :

http://marsrovers.jpl.nasa.gov/gallery/all/spirit_p090.html



Bulle rectangulaire: En partiel on a très souvent notre fameux gnomon martien qui sert à l'étalonnage des couleurs et des photos du soleil (positionnement)Bulle rectangulaire: Visualisation de toutes les images brutes prise ce jour là par la caméra considérée, répartie en deux zones : full frame : le plus de résolution et sub frame : partielle





si on clic sur l'image milieu à gauche qui a pour n°




pour le décodage des n° voir la note plus bas

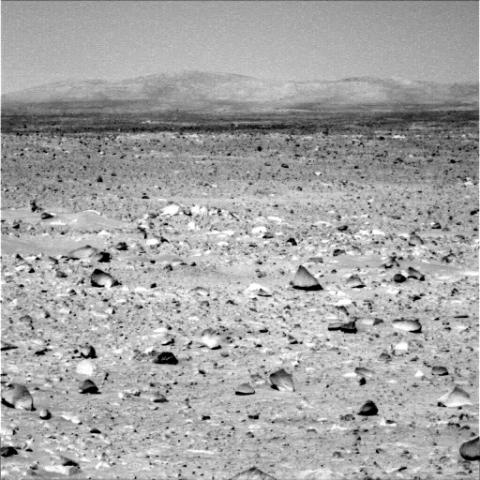

on voit enfin l'image désirée





que l'on peut aussi avoir avec plus de résolution en cliquant dessus



un résumé des meilleures photos est toujours proposé dans les communiqués de presse (press release images ) : http://marsrovers.jpl.nasa.gov/gallery/press/spirit/





note : décodage des photos :



chaque image est codée avec 27 caractères qui caractérisent entièrement l'image, la sonde et le moment de prise de vue ainsi que la caméra active

par ex l'image précédent avait pour n° :  2P134362057EFF2600P2374L2M1-THM.JPG





définition des caractères (de gauche à droite) (texte partiellement original et en anglais of course!)
l'extension veut dire que les formats sont en jpeg
1    Spacecraft ID (nom de la sonde)
        1 = Opportunity
        2 = Spirit

2    Camera (type de caméra)
        F = Forward HAZCAM
        R = Rear HAZCAM
        N = NAVCAM
        P = PANCAM
        M = Microscopic Imager
        E - EDLcam (Descent Imager)

3 to 11   Spacecraft clock (horloge interne de la sonde : nbre de secondes depuis le 1er Janvier 2000 à 11:58:55 TU pour synchroniser les images entre elles!!)
        This is the number of seconds since January 1, 2000
        at 11:58:55.816 UTC.

12 to 14 Product type (type de prise de vue)
        Product types are differentiated as having camera-induced
        distortion removed (geometrically "linearized") or not
        removed (nominal), and, as being thumbnail-sized or not.
        Four special flag characters follow:

        a) Beginning E - Type of EDR, which are raw with no camera
         (EDR = Experiment Data Reccord)
           model  linearization or radiometric correction. If no
           beginning E, then it is a Reduced Data Record (RDR).
        b) Ending T - EDR or RDR that is Thumbnail -sized.
        c) Ending L - If no beginning E , denotes an RDR that is
           Linearized, except for Thumbnail sized RDRs.
        d) Ending N - If no beginning E , denotes an RDR that is
           ThumbNail-sized and Linearized .

   Valid values for MER camera instrument input data products:
      Data Product           Identifier
      --------------------   ----------
      full frame EDR            EFF
      Sub-frame EDR             ESF
      Downsampled EDR           EDN
      Thumbnail EDR             ETH
      Row Summed EDR            ERS
      Column Summed EDR         ECS
      Reference Pixels EDR      ERP
      Histogram EDR             EHG

15 to 16 Site number (position des rovers)
   Site location count (indicates rover's location).
   Valid values: 00, 01, 02,...99, A0, A1,..., A9, AA, AB...etc.

17 to 18 Drive number
   Position-within-Site count (indicates rover's position within site)
   Valid values: 00, 01, 02,...99, A0, A1,..., A9, AA, AB...etc.

19 to 23 Command sequence number (one letter, 4 numbers)
   Denotes a group of images that were all obtained within a
   single command sequence.

   Valid values for character (position 1) in field:
      C - Cruise
      D - IDD & RAT
      E - Engineering
      F - Flight Software (Seq rejected)
      G - (spare)
      K - (spare)
      M - Master (Surface only)
      N - In-Situ instr. (APXS, MB, MI)
      P - PMA & Remote Sensing instr. (Pancam, Navcam, Hazcam, MI,
          Mini-TES)
      R - Rover Driving
      S - Submaster
      T - Test
      W - Seq triggered by a Communications Window
      X - Contingency
      Y - (spare)
      Z - SCM Seqs

   Valid values for integers (positions 2 thru 5) in field:

      0000 thru 4095 - Valid Sequence number, commanded by Ground

   If P in character position 1:
      0000 through 0499 - Misc. imaging setup/parm sequences
      0500 through 0999 - Unallocated, for possible future use
      1000 through 1499 - Hazcam sequences
      1500 through 1999 - Navcam sequences
      2000 through 2899 - Pancam sequences
      2900 through 2999 - MI sequences
      3000 through 3999 - Mini-TES sequences
      4000 through 4095 - Misc. PMA actuation sequences (deploy, etc.)

24    Camera eye (caméra de droite R ou de gauche L)
                R = Right
                L = Left
      M - Monoscopic (non-stereo camera)
      N - Not Applicable

25    Camera Filter (PANCAM only, 0 otherwise) (pour la pancam : filtre couleur en service)
         LEFT CAMERA                     RIGHT CAMERA
         1 = 739nm (338nm bandpass)               1 = 436nm (37nm Short-pass)
         2 = 753nm (20nm bandpass)       2 = 754nm (20nm bandpass)
         3 = 673nm (16nm bandpass)       3 = 803nm (20nm bandpass)
         4 = 601nm (17nm bandpass)       4 = 864nm (17nm bandpass)
         5 = 535nm (20nm bandpass)       5 = 904nm (26nm bandpass)
         6 = 482nm (30nm bandpass)       6 = 934nm (25nm bandpass)
         7 = 432nm (32nm Short-pass)     7 = 1009nm (38nm Long-pass)
         8 = 440nm (20) Solar ND 5.0     8 = 880nm (20) Solar ND 5.0
See Filter Wheels on Pancam

    Microscopic Imager "Filter" positions:

    1. MI window/cover closed (500-700 nm response)
    2. MI window/cover open (400-700 nm response)

26    Product producer (origine des instruments utilisés)
      A - Arizona State University
      C - Cornell University
      F - USGS at Flagstaff
      J - Johannes Gutenberg Univ. (Germany)
      M - MIPL (OPGS) at JPL
      N - NASA Ames Research (L. Edwards)
      P - Max Plank Institute (Germany)
      S - SOAS at JPL
      U - University of Arizona
      V - SSV Team (E. De Jong) at JPL
      X - Other

27    Product version number
      Version identifier providing uniqueness for book keeping.

      Valid values: 1, 2, 3, ... 9, A, B, ... Z

Example:

Exemple précédent:


c'est une photo prise par Spirit (2) par la pancam (P) avec le temps d'horloge indiqué; les images sont du type brutes full frame (EFF) ensuit la position sur le site lui même est définie par 2600 et la séquence image par P2374
C'est la vue avec la caméra gauche (L) et le filtre  de 753nm (chiffre 2)
c'est un appareil de la société MIPL du JPL version M1


Voilà j'espère que cela vous a amusé



C'est tout pour aujourd'hui!!
