Dernières nouvelles de Mars.: Mise à jour le 9 Mai 2004      nouvelles précédentes : ICI



SPIRIT ET OPPORTUNITY FONT DES HEURES SUP !!!

La NASA a accordé le budget supplémentaire afin de payer le personnel pour suivre les sondes pendant encore quelques mois, ouf! On pensait qu'on allait mettre l'interrupteur sur OFF.



(Photos NASA/JPL)

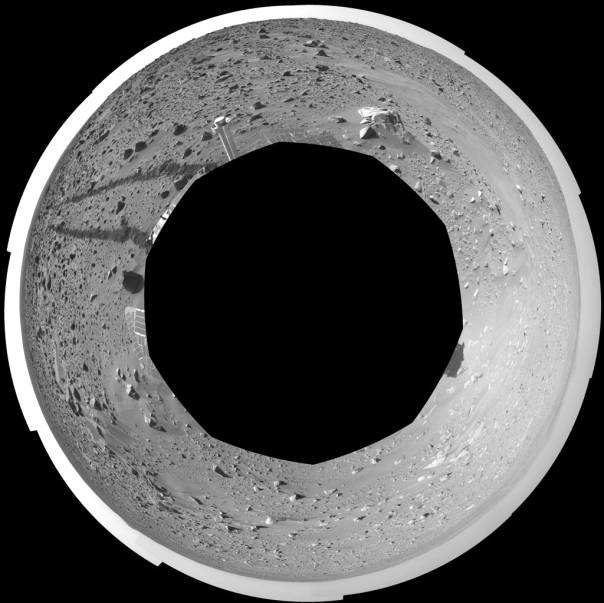

Spirit se dirige vers les collines Columbia (Columbia Hills)et nous en avons publié des photos la semaine dernière. Mais plus amusant maintenant, on vient de mettre sur le net une photo originale du site de Spirit pris par la navcam de Spirit et retranscrite en "vue de dessus", je vous laisse apprécier :

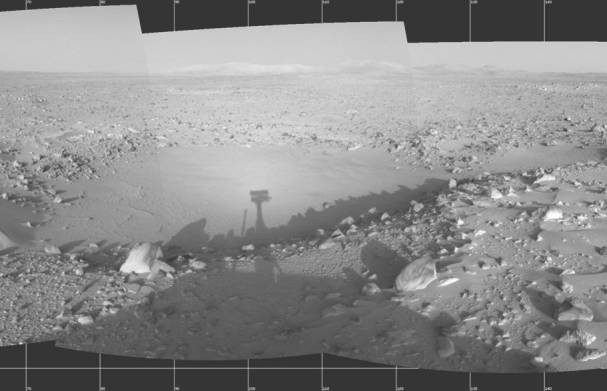

En chemin Spirit prend une photo d'un cratère et de sa propre ombre, dans le fond le but ultime, les collines qui sont à 45 jours de "marche".

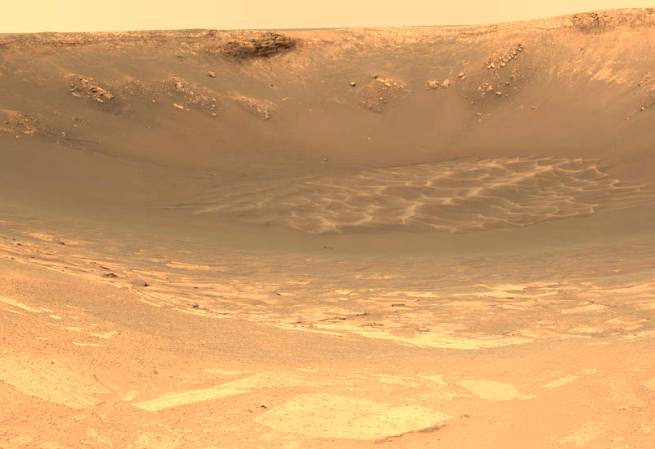

Opportunity se penche au bord du cratère "Endurance", et l'équipe au sol se demande si il faut prendre le risque d'aller un fond (pente de l'ordre de 30° et terrain glissant).













































Ce cratère (diamètre 130m profondeur 20m) est intéressant car il recèle des affleurements rocheux (bedrocks en anglais) correspondant à la couche rocheuse originale, et présents avant l'eau salée qui a attaquée les roches de surface.



Au fait comment reçoit-on toutes ces images de l'espace? Par radio bien sûr, mais comment cela fonctionne-t-il?

Bonne question, on va essayer d'y répondre, j'ai appelé cet article :



ALLO LE 22 À ASNIÈRES ? ALLO LA TERRE ? NE COUPEZ PAS !

OU LES GRANDES OREILLES DE L’ESPACE





COMMENT REÇOIT ON LES SIGNAUX DU FIN FOND DE L’ESPACE ?





Tous les jours nous sommes émerveillés par les images envoyées par les différentes sondes martiennes et nous prenons ces résultats pour acquis, mais par quel miracle arrivent-elles jusqu’à nous ??

Ce miracle s’appelle D.S.N. : Deep Space Network (Réseau d’écoute spatial).

C’est un système global de communications spatiales mis au point par les USA depuis une quarantaine d’années. Des stations d’écoutes radio astronomiques sont réparties sur le globe a peu près tous les 120° ; il y a dons 3 stations qui sont :

·        Goldstone en Californie dans le désert de Mojave

·        Madrid en Espagne

·        Canberra en Australie

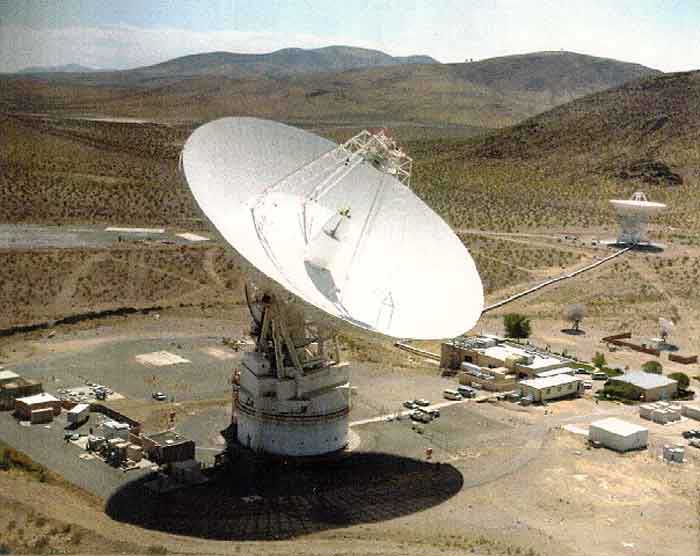

Photo de l’antenne de 70m de Goldstone (Californie)



Cette répartition garantit que quelque soit la position des satellites, une station est toujours en vue de celui-ci.

Chaque antenne du DSN a 70m de diamètre et est capable de communiquer avec des sondes aussi éloignées que 15 milliards de km (100 UA) et dont le signal est aussi faible qu’un milliardième d’un milliardième de Watt (10-18 W !!!!!!)

Autour de cette antenne, il y a un réseau d’autres antennes plus petites en réseau de 34, 26 et 11 m

La communication s’effectue a des fréquences de l’ordre de 2,2 GHz ; 8,4 GHz et 32 GHz (bande X radio). Toutes ces antennes sont reliées au centre des opérations du JPL (Jet Propulsion Laboratory) à Pasadena en Californie

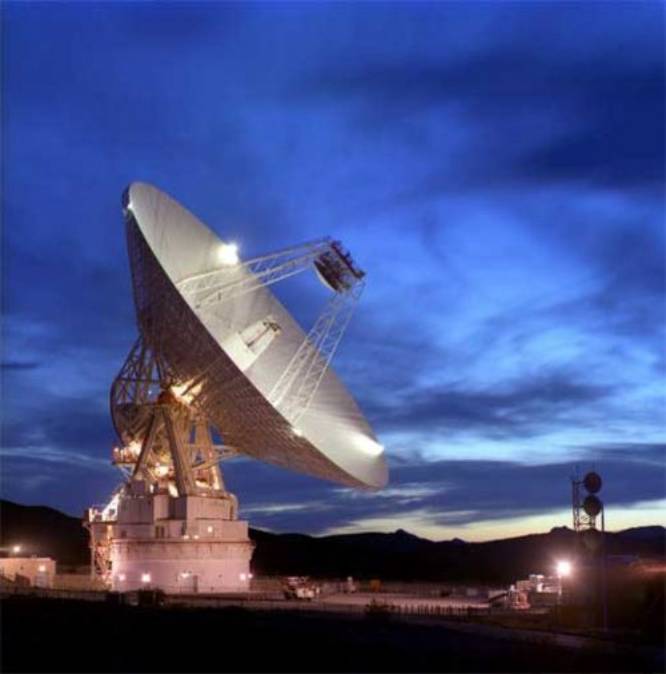

Une autre vue de Goldstone la nuit



En plus de la communication avec les sondes extra planétaires, ces antennes servent aussi à tracer des cartes radar de planètes ou astéroïdes.



La sonde européenne Mars Express utilise aussi le DSN, mais aussi son propre réseau dont l’antenne d’Australie dans la région de Perth et une en construction près de Avila en Espagne.



LES ROVERS US ET LES LIAISONS TERRESTRES



ROVERS : * en vol : bande X antenne faible et grand gain (low and high gain antenna)

             * sur le sol martien : 3 possibilités :      * bande X en cas d’urgence et pour les informations vitales des sondes, tel que : programmation des déplacements...

                                                            * UHF via Mars Global Surveyor et Mars Odyssey pour toute transmission d’images non urgentes et de rapports d’expérience



                                        Il y a 4 possibilités par jour de communiquer avec les rovers

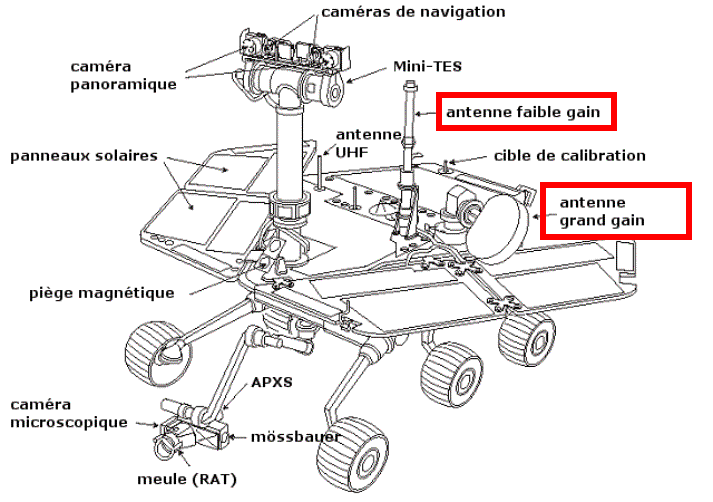

Voici les principales antennes des rovers :


















































Dessin: NASA/JPL/LABROT








































LES SONDES QUI SORTENT DU SYSTÈME SOLAIRE

Il y a actuellement 4 sondes qui quittent le système solaire : Pioneer 10 et 11 et Voyager 1 et 2

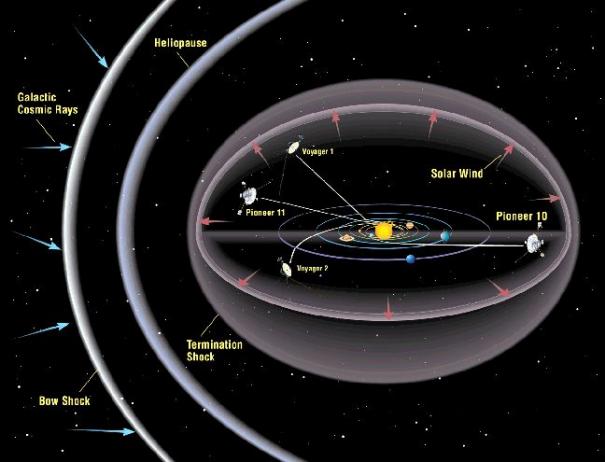

Sur l’image suivante on voit leur position approximative













































DÉBUT 2004 LES POSITIONS RESPECTIVES SONT :



position le 26 Avril 2004 (d'après heavens above)



Pioneer 10

Pioneer 11

Voyager 2

Voyager 1

Distance from Sun (AU)

85.375

66.440

73.173

91.755

Speed relative to Sun (km/s)

12.208

11.644

15.642

17.182

Speed relative to Sun (AU/year)

2.575

2.456

3.300

3.625

Ecliptic Latitude

3.0°

14.7°

-29.2°

34.7°

Declination (J2000)

25.81°

-8.52°

-51.20°

12.12°

Right Ascension (J2000)

5.038 hrs

18.554 hrs

19.629 hrs

17.050 hrs

Constellation

Tau

Sct

Tel

Oph

Distance from Earth (AU)

86.147

65.982

72.883

91.089

One-way light time (hours)

11.94

9.15

10.10

12.63

Magnitude of Sun from spacecraft

-17.0

-17.6

-17.4

-16.9

Spacecraft still functioning ?

No

End Jan 2003

No

End Sept 1995

Yes

Yes

Launch date

Mar 3, 1972

Apr 6, 1973

Aug 20, 1977

Sep 5, 1977







Pour vous donner une idée des énormes distances : le 5 Janvier dernier, le JPL envoie un signal de commande à Voyager 1 par l'antenne de 70m , ce signal a mis 12h40 à la vitesse de la lumière pour atteindre la sonde, pour Mars il aurait fallu seulement 15 minutes!!

Dans le futur, comme ces distances augmentent de plus en plus et que le signal devient de plus en plus faible, on prépare les techniques de mise en réseau afin de pouvoir capter ces minuscules informations.

Le prochaine étoile sera atteinte par Voyager 1 dans 40.000 ans.







Cassini nous envoie aussi ses images depuis Saturne



Le signal émis par le sonde a même

permis de tester la relativité il y a quelques temps























Liens Internet sur le DSN et les communications :

http://science.nasa.gov/headlines/y2001/ast06jun_1.htm?list494242



Sur le DSN :

http://deepspace.jpl.nasa.gov/dsn/



État des missions voyager :

http://voyager.jpl.nasa.gov/mission/weekly-reports/index.htm



Position au jour le jour des sondes interplanétaires :

http://heavens-above.com/solar-escape.asp







Voilà j'espère que cela vous a amusé

C'est tout pour aujourd'hui!!
