CADRANS, ASTROLABES ET AUTRES INSTRUMENTS ASTRO AU LOUVRE
VISITE ORGANISÉE PAR L'ACDS ET LA SAF
Le Dimanche 7 Juin 2009.


Photos : JPM et DB. pour l'ambiance (les photos avec plus de résolution peuvent m'être demandées directement); nous avons fait de nombreuses photos en HR si certaines vous intéressent , n'hésitez pas.
Voir les crédits des autres photos éventuelles.

BREF COMPTE RENDU


C'est par une journée magnifique que notre ami Alain Ferreira de l'ACDS et de la SAF, notre Guide Suprême, nous a baladé au travers des ailes et salles du Louvre pour nous montrer uniquement les objets ou œuvres liés à l'astronomie.



Notre sympathique groupe dominical, (restreint volontairement à quelques passionnés, pour profiter à plein de cette visite personnalisée), de gauche à droite :
·        Bénédicte Duflocq du Club Chavillois d'Astronomie et SAF
·        Antoine Duflocq du Club Chavillois d'Astronomie et SAF
·        Pascal Giraudel de l'ACDS et SAF
·        Alain Ferreira de l'ACDS et SAF
·        Evelyne Blomme de l'ACDS et SAF
·        Danielle Baudvin de l'ACDS, Vega et SAF
·        Jean Pierre Martin de l'ACDS, Vega et SAF

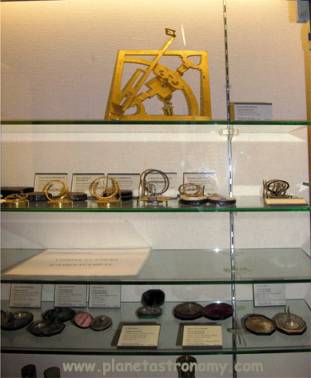

Nous sommes devant les vitrines de la collection Nicolas Landau (voir plus loin).







Nous sommes partis pour la visite, en suivant l'ordre des salles du Musée.

·        Autel des 12 Dieux
·        Scaphé romain
·        Cadrans égyptiens
·        Zodiaque de Dendéra
·        Astrolabes et autres collection N Landau 1ère partie
·        Peintures à caractère astro
·        Astrolabes et autres  collection N Landau 2ème partie

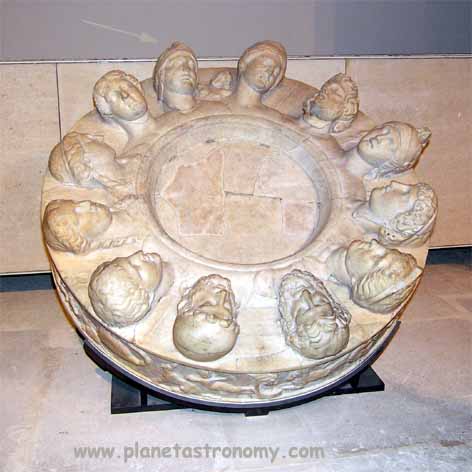

AUTEL DES DOUZE DIEUX, RdC aile Denon, département des Antiquités Romaines (salle du Manège).


Cet objet qui fait partie de la collection Borghèse, est, on le pense un cadran solaire de l'époque romaine (1er siècle après JC). Il est en marbre.

Les figures de la partie supérieur correspondent aux 12 grands Dieux romains. Ce sont à partir de la flèche et dans le sens des aiguilles d'une montre :
·        Mars, dieu de la guerre
·        Vénus déesse de l'Amour avec entre les deux Cupidon
·        Jupiter le dieu des dieux
·        Minerve casquée, déesse de la sagesse et des sciences
·        Apollon dieu de la beauté
·        Junon reine des dieux et des femmes mariées
·        Neptune dieu de la mer et son trident
·        Vulcain dieu du feu et du fer avec son sceptre
·        Mercure, messager des dieux et son caducée
·        Vesta déesse du foyer
·        Diane déesse de la chasse et de la lune et son carquois
·        Cérès déesse de l'agriculture et de la fertilité.



Voyons quelques détails de cet étrange objet. Le pourtour de ce cadran étant illustré par les figures des constellations de l'époque.

Cette étrange "cafetière" à côté de Diane, est en fait son carquois!

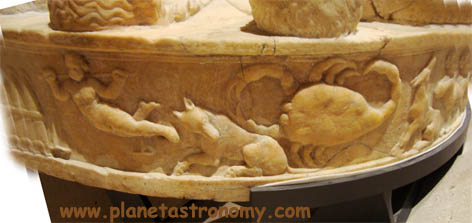

Détail des constellations, on remarque ici le scorpion pris entre les deux chiens comme dans le ciel.



La description et d'autres vues de cet objet sur le site du Louvre.

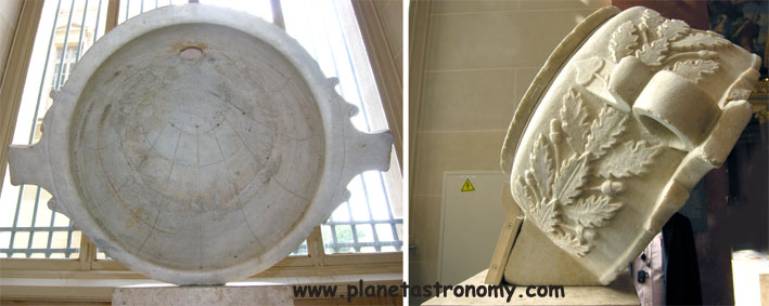

SCAPHÉ CADRAN SOLAIRE ROMAIN RdC aile Denon, département des Antiquités Romaines.


Ce scaphé en marbre aurait été trouvé à Carthage, il date du Ier-IIème siècle.


Un scaphé est un cadran solaire d'un type bien particulier, il est incliné suivant la latitude du lieu (voir partie droite de la photo), le trou (œilleton) dans sa partie supérieure donne une tache lumineuse qui est une indication de l'heure solaire; comme on le voit sur la photo suivante.

Il comporte sept courbes de déclinaison indiquant la date avec des inscriptions grecques ainsi que les heures solaires temporaires.

On ne pense pas que ce scaphé ait été tracé pour la latitude de Carthage (36°) où il a été trouvé, mais plutôt pour le Nord de l'Italie (41° comme mesuré).

Même si les noms des mois apparaît en grec, c'est un cadran romain, car le grec était la langue savante à l'époque romaine.

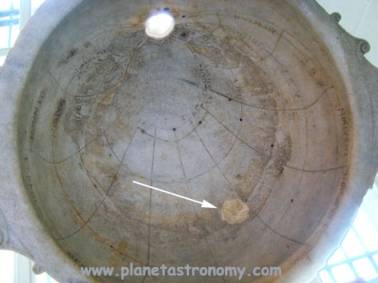

Les trous correspondent à des emplacements de fixation d'une plaque métallique avec œilleton calibré pour créer une tache plus petite.
Les 11 arcs correspondent aux 12 heures entre le coucher et lever du Soleil.


La construction de tels cadrans nécessitent une très bonne connaissance des sciences astronomiques.


Signalons que la SAF possède une copie en résine de ce scaphé dans ses locaux.




Le numéro de Juin-Juillet 1998 de la revue l'Astronomie a été consacré à ce scaphé.

Le scaphé de Carthage par Paul Gagnaire, dessins et illustrations et photographies.

Le Cadran Solaire à œilleton Trouvé à Carthage du Louvre par P Gagnaire et C.E. Eyraud, tout est expliqué.

Du soleil dans une coupe : une nouvelle horloge romaine au musée du Louvre par Alain Pasquier.

Anciennes échelles de temps par JP Cornec.





CADRANS ÉGYPTIENS RdC aile Sully département des antiquités égyptiennes.



Voici un fragment de clepsydre (horloge à eau, littéralement : qui vole l'eau), c'est le même principe qu'un sablier : de l'eau s'écoule par un trou percé à la base; des graduations intérieures donnent une indication de l'heure.

Les plus anciennes clepsydres sont égyptiennes, celle-là date de l'époque ptolémaïque, vers 330 av JC.

Ce n'était pas un instrument fiable, il fallait les recaler tous les jours, à l'aide par exemple d'un cadran solaire.






Clepsydre dans l'Égypte antique chez Wikipedia.


Mais les Égyptiens utilisaient aussi des horloges à ombre (qu'ils avaient inventées) comme on en voit sur ces photos.



Horloge à ombre en bronze honorant le dieu Thot.
Thot était représenté soit sous les traits d'un babouin soit d'un Ibis.
Horloge à ombre datant de vers 1400 av JC, le roi Aménophis III est représenté faisant une offrande au dieu Soleil.

















Cadran solaire égyptien en albâtre

Le style a disparu..

Petites dimensions : 6 à  7 cm de côté.









Sur les horloges à ombre.

Sur les mathématiques en Égypte ancienne.

Les cadrans solaires anciens (en anglais).

Old Egyptian Instruments in Cairo for the Determination of the Day Time par Karl Schwarzinger d'Autriche (en anglais).

Berlin instruments of the old Egyptian time of day destination par H Rau de Berlin, avec beaucoup de details techniques (anglais).






LE ZODIAQUE DE DENDÉRA RdC aile Sully salle 12 bis, département des antiquités égyptiennes.

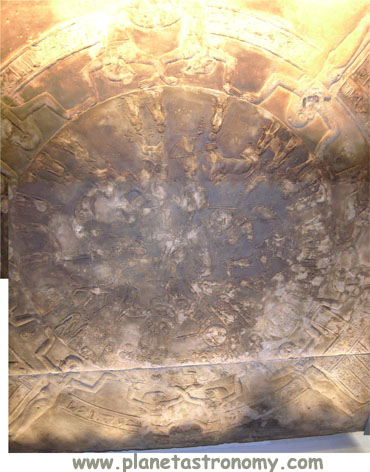

Le Zodiaque photographié par mes soins.

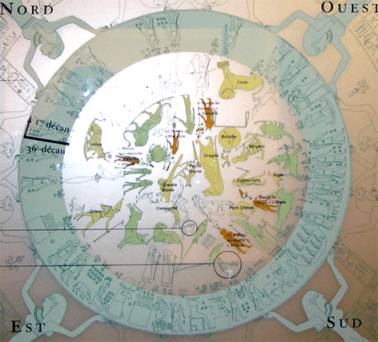

Le panneau explicatif du où l'on remarque une description des détails.



Le zodiaque de Dendéra est un très célèbre bas-relief représentant le paysage d'un ciel nocturne au plafond d'une chapelle où étaient célébrés les mystères de la résurrection du dieu Osiris dans le temple d'Hathor à Dendéra, à 60km de Louxor.
Il est en grès.

Il a été "emprunté" par le général Desaix lors de la campagne d'Égypte de Napoléon et rapporté en France en 1821 et mis au Louvre.
Il date approximativement de –50.

Il représente une carte du ciel avec les 12 constellations du Zodiaque. Ces constellations donnent naissance aux 36 décans utilisés dans le calendrier égyptien.  La voûte céleste est soutenue par 4 femmes assistées par des dieux faucons.
Sur le bord du Zodiaque, on remarque 36 faucons représentant les 360 jours de l'année égyptienne.

L'éclipse solaire qui eut lieu en –51, le 7 Mars est représentée par Isis tenant un singe (symbolisant la Lune) par la queue, vers le côté Sud du Zodiaque, de même est représentée une éclipse lunaire etc…

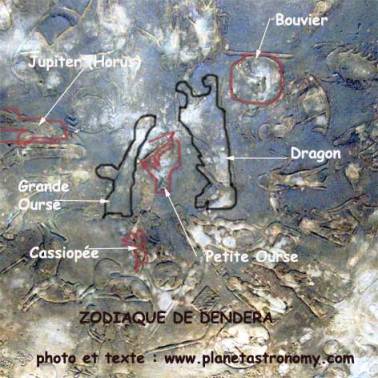

Photo : détail du Zodiaque.
(les contrastes ont été poussés)







Cet objet témoigne des grandes connaissances astronomiques qu'avaient les astronomes égyptiens, puisque la position des planètes et des éclipses y sont représentées.

Le Zodiaque de Dendéra par un site sur les Égyptiens anciens.

Le Zodiaque de Dendéra par la Nouvelle Acropole.


Quittons maintenant l'Antiquité en parcourant ces objets égyptiens faisant tous allusion au ciel et au Soleil.

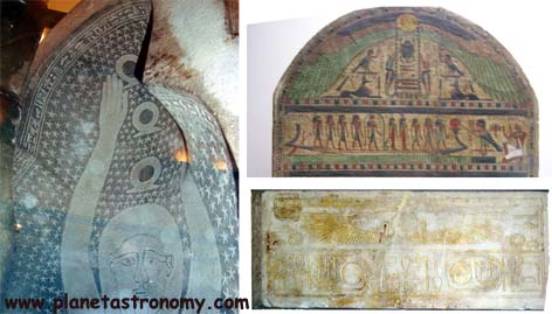

À gauche ciel étoilée à l'intérieur d'un sarcophage, à droite diverses représentations du Soleil.













ASTROLABES ET INSTRUMENTS ASTRO , aile Sully, 1er étage salle 46, salle Nicolas Landau.


Nicolas Landau, appelé le Prince des Antiquaires (1887-1979) participe à l’organisation de nombreuses expositions dont « Les instruments et outils d’autrefois », dont nous remarquons l'intérêt avec ces vitrines au Louvre. (autre vue).



Notre super guide Alain nous décrit les merveilles de
la collection Nicolas Landau.


En cliquant sur la plupart des images ou textes , on est dirigé vers de site du Louvre et de cet instrument dans la collection spécifique.


Vous connaissez tous ma passion pour les astrolabes, et bien dans cette salle je suis gâté! En voici quelques uns.

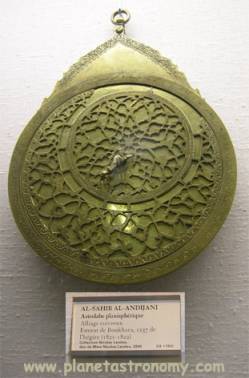

Astrolabe planisphérique de Al-Sahib Al-Andijani vers 1821 alliage de Cuivre.

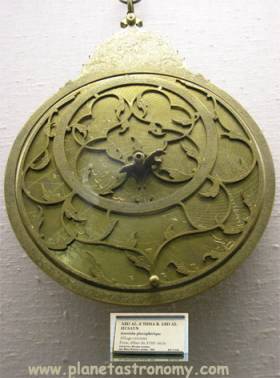

Astrolabe planisphérique de Abd Al-A' Imma B. Abd Al-Husayn de Perse du début du XVIIIème siècle

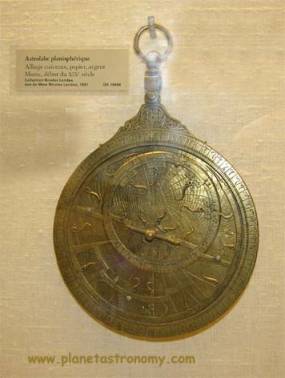

Astrolabe planisphérique du Maroc du début du XIXème siècle.

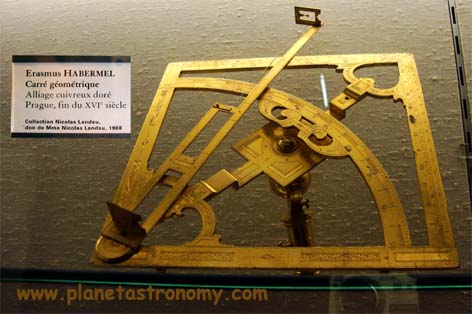

Du célèbre Erasmus Habermel (constructeur d'astrolabes), un Carré géométrique Fin du XVIe siècle Prague  Alliage cuivreux doré

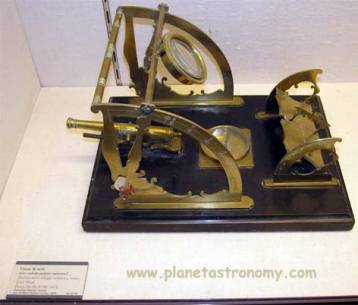

Canon de Midi avec cadran polaire universel. Marbre noir, cuivre et acier, fin XVIIIème.

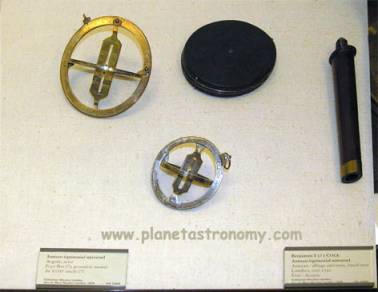

Anneaux équinoxials universels, en haut Pays Bas XVIIIème, en bas probablement de B Cole vers 1750 (Londres).
Divers cadrans horizontaux principalement de type Butterfield, tous autour de 1680, dont l'un attribué à Louis Chapotot

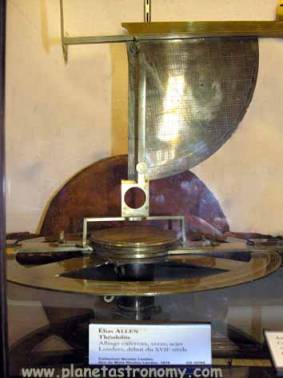

Théodolite d' Élias ALLEN (fabricant d'instruments astro et cadrans du XVIIème siècle)


Début du XVIIe siècle Londres

Alliage cuivreux, verre, acier


Rappelons qu'un Théodolite permet de localiser les astres sur la sphère céleste. Les coordonnées utilisées pour le Théodolite sont l'azimut et la hauteur ou élévation.


Comprendre le théodolite.






Superbe globe terrestre de poche Argent, cuir noir doré, verre, acier (diamètre 6,5cm) Origine : Angleterre XVIIIème siècle. Il est daté de 1652.

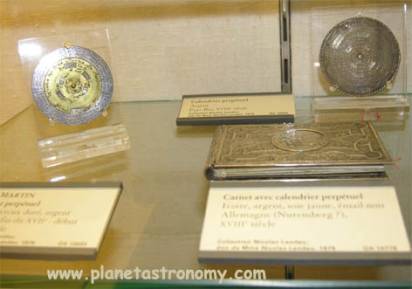

Calendriers perpétuels à g. de J Martin (Augsburg) Fin du XVIIe - début du XVIIIe siècle; au fond à dr. Pays Bas XVIIIème. Au premier plan un carnet avec calendrier perpétuel de Nuremberg XVIIIème.






LES PEINTURES À CARACTÈRE ASTRO : 2ème étage


"Vanité au cadran solaire" par G de la Tour; aile Sully salle 28. On y remarque dans le coin gauche un cadran polyédrique. XVIIème siècle.
"Uranie" muse de l'astronomie par Eustache Le Sueur aile Sully salle 25. vers 1650



"L'Astronome" (ou l'Astrologue?) par Jan Vermeer de Delft en 1668,
aile Richelieu peintures flamandes
salle 38
"Nicolas Kratzer, l'Astronome" de Hans Holbein le jeune , en 1528. le sujet de cette peinture était fournisseur d'instruments astro pour Henri VIII.
Aile Richelieu peintures germaniques salle 8


Une remarque, H Holbein est aussi connu pour son célèbre tableau "Les Ambassadeurs" qui est à Londres à la National Gallery.

Vous remarquerez une étrange figure dans le bas de ce tableau, et vous vous demanderez ce que c'est.

C'est une anamorphose (déformation réversible d'une image à l'aide d'un système optique ou un procédé mathématique)!!






ASTROLABES ET INSTRUMENTS ASTRO , aile Richelieu, 1er étage salle 23, salle Nicolas Landau (suite).
(salle Paul Garnier)

La collection Landau est séparée en deux et cette deuxième partie aussi riche que la première se trouve dans cette partie du Louvre, aile Richelieu.

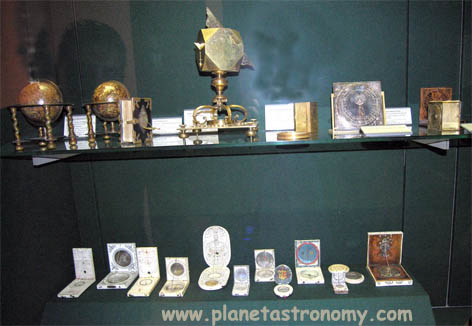

Une partie d'une des vitrines avec un superbe lot de cadrans solaires de poches au niveau inférieur.
Détail : cadran polyédrique de P Sevin, Paris 1662.

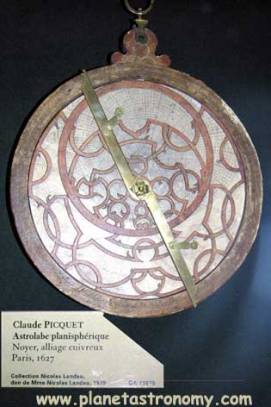

Astrolabe planisphérique de Cl. Piquet en noyer et cuivre Paris 1627

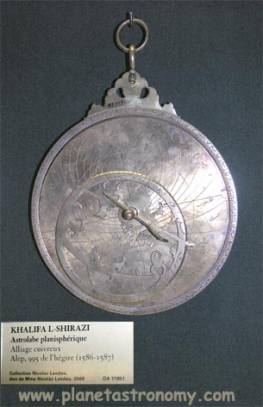

Astrolabe planisphérique de Khalifa-L-Shirazi en alliage de Cuivre vers 1586

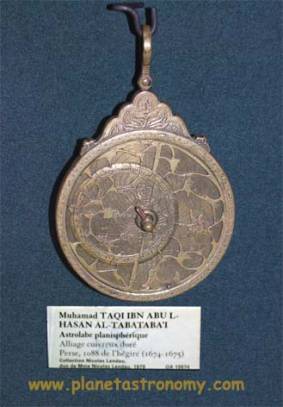

Astrolabe planisphérique de Taqi Ibn Abu L-Hasan Al-Tabataba'I en cuivre doré vers 1674  Perse

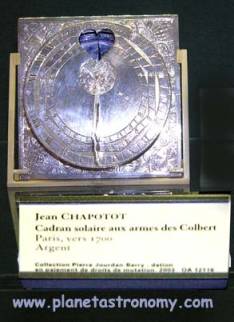

Cadran solaire de type Butterfield, aux armes de Colbert par Jean Chapotot

(Butterfield était un célèbre cadranier du XVIIème siècle.)


vers 1700 Paris.

Une autre belle vue de cette pièce.

Un cadran équinoxial de Chapotot visible ici.






Globe terrestre de G de Rossi
Milan, 1615 (fuseaux) ; XIXe siècle (atlas)

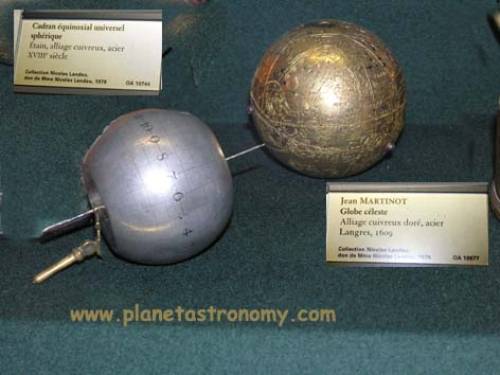

Cadran équinoxial universel (à g) XVIIIe siècle  Étain, alliage cuivreux, acier et à droite globe céleste en cuivre doré et acier de J Martinot en 1609



Je n'ai pas pu illustrer tous les objets de cette collection unique, il faudra y retourner….

Merci Alain Ferreira de nous avoir convié à une visite aussi magique.







POUR ALLER PLUS LOIN.

Articles d'Alain Ferreira sur les cadrans solaires parus dans la revue "L'Astronomie" à consulter absolument.

Les cadrans extérieurs du Musée du Louvre par Alain Ferreira.

Balade astronomique au Louvre :

Astronomie dans l’Antiquité par Charles Henri Eyraud, IUFM de Lyon : 32 pages format Word très intéressantes, mais sans illustrations malheureusement.

Les instruments d'astronomie à la Renaissance.

Livres sur les cadrans solaires.



Sur ce site :


Visite astronomique au Deutsches Museum de Munich , CR sur ce site.

Visite astronomique à Greenwich notamment , CR sur ce site.

L'age d'or des sciences arabes à l'IMA.

Les astrolabes du Louvre. Il n'y a pas que la Joconde! Astrolabes et compagnie

Portes ouvertes à l'Observatoire de Paris sur les vieux instruments.







Bon ciel à tous!


Jean Pierre Martin
