Mise à jour 31 Mai 2022.
CONFÉRENCE MENSUELLE
DE LA SAF
De André DEBUS du
CNES
MISSION EXOMARS :
L’EUROPE A LA RECHERCHE DE TRACES DE VIE SUR MARS
Organisée par la
SAF
En présence du
public et en vidéo (direct) sur canal YouTube SAF
Le Mercredi 11 Mai
2022 à 19H00
Photos : JPM pour l'ambiance. (Les photos avec plus de résolution
peuvent m'être
demandées directement)
Les photos des slides sont de la présentation de l'auteur. Voir
les crédits des autres photos si nécessaire
La présentation est disponible sur
ma liaison ftp , rentrer le mot de passe, puis CONFÉRENCES SAF ensuite
SAISON 2021/2022 ; elle s’appelle : 20220511 Exomars
(SAF).pdf .
Elle est en pdf car la version ppt est très lourde, mais les
animations vidéo sont pour la plupart récupérées et dans le texte qui suit.
Ceux qui n'ont pas les mots de passe doivent me
contacter avant.
La vidéo de la réunion est accessible : https://youtu.be/bDVImSJlJrc
En plus des spectateurs de l’amphi, nous étions 65 sur
YouTube.
Tous les autres enregistrements sont accessibles sur la
chaine
YouTube SAF.
La présentation étant très claire et très détaillée, mon CR sera
succinct.
André Debus est en poste au CNES à Toulouse, il est chef de
projet des contributions françaises au programme Exomars.
Il nous indique immédiatement qu’à cause des évènements en
Ukraine, pour le moment, la partie Russe se retire de la mission.
Bien entendu cela compromet complétement le lancement prévu
bientôt, il est donc pour le moment reporté sinon annulé jusqu’à qu’une autre
solution soit trouvée, nous en parlerons à la fin.
INTRODUCTION

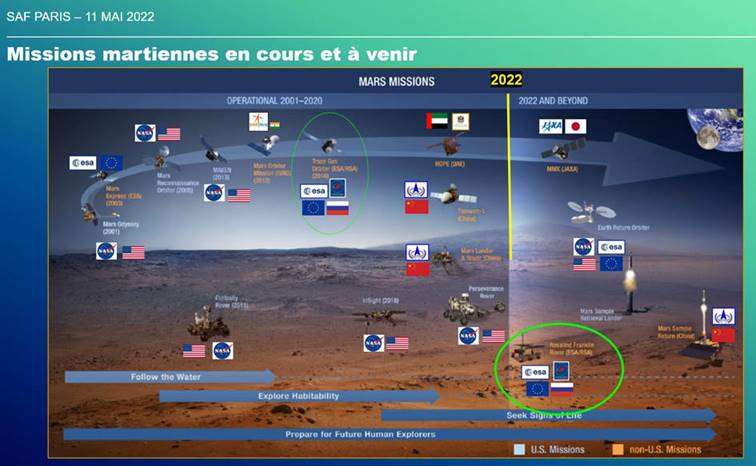

Il démarre en présentant les missions en cours et à venir.
Ainsi que les caractéristiques de Mars (voir la présentation).

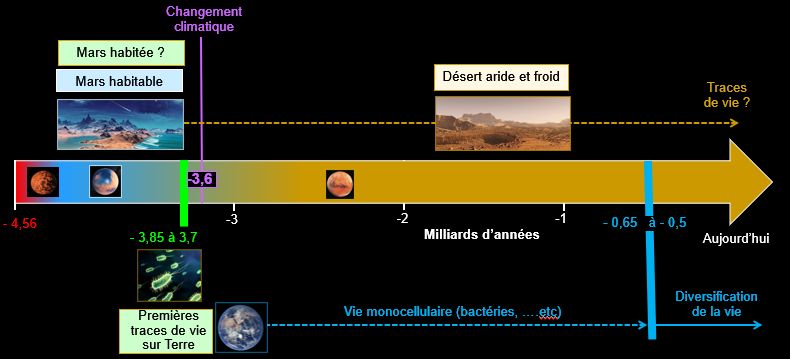

Intéressant était la présentation des différentes époques
martiennes.
LE
PROGRAMME EXOMARS.
Se décomposait en deux parties :
·
En 2016 lancement de Exomars TGO en orbite autour
de Mars, aérofreinage, opérationnel en 2018. Mission : Détection et
identification de gaz atmosphériques à l’état de traces (méthane en particulier)
et recherche de leurs sources
·
Plus tard (quand ?) Exomars avec le rover
Rosalind Franklin.
La
mission d’atterrissage sur Mars comporte principalement deux composants :
·
La plateforme Kazachok devant être fournie par
les Russes (Lavochkin).
·
Le rover de 300 kg fourni par l’ESA. Il doit
prélever des échantillons du sous-sol et les analyser.

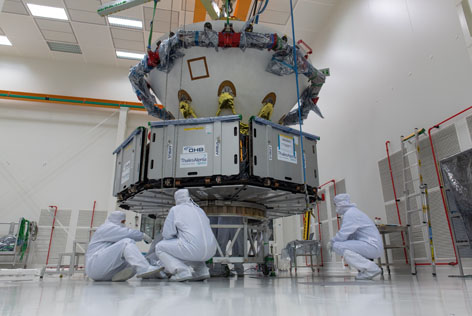

Cet ensemble (rover et module de croisière, mais sans la
plateforme) devait être lancé par une fusée Proton 5 de Baïkonour.
L’ensemble chez Thales.
Crédit Thales.
L’ENTRÉE
DESCENTE ATTERRISSAGE D’EXOMARS.
Il y a eu longtemps des problèmes de parachutes avec Exomars.
De nombreux essais ont été effectués mais toujours avec
problèmes.
Voir les
derniers tests de parachute avec vidéo.
Crédit : ESA.

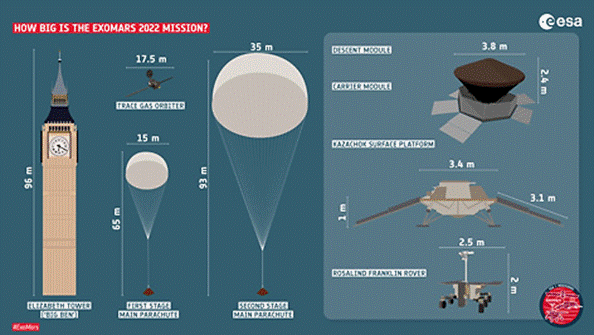

Il y avait 2 types de parachutes :
·
Supersonique diamètre 15 m
·
Subsonique diamètre 35 m (Mars 2020 Perseverance,
diamètre = 21,5 m)
Et 2 fournisseurs :
·
Arescomo
·
Airborne
Et 3 sites d’essais :
·
JPL (extraction)
·
Oregon (HADT – déploiement sous ballon porteur)
·
Kiruna (HADT – déploiement sous ballon porteur)
Leur qualification a été acquise en 2021 pour les deux
fournisseurs (voir la vidéo de la référence plus haut)

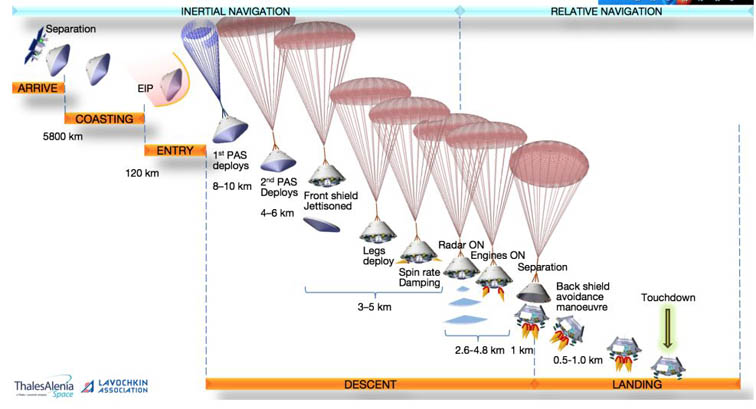

La séquence d’atterrissage :
LE MODULE
DE DESCENTE KAZATCHOK.

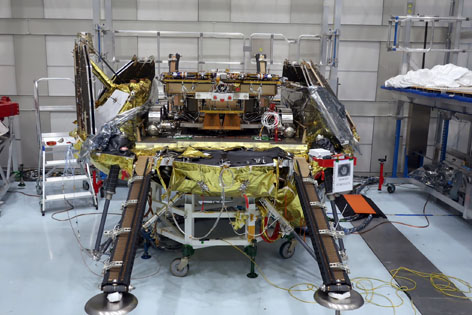

L'atterrisseur Kazachok d'ExoMars, avec le roverRosalind
Franklin.
Crédit : Thales Alenia Space/Roscosmos/ESA
Une autre image du module de descente.
Le maître d’œuvre de ce module est la société russe Lavochkin.

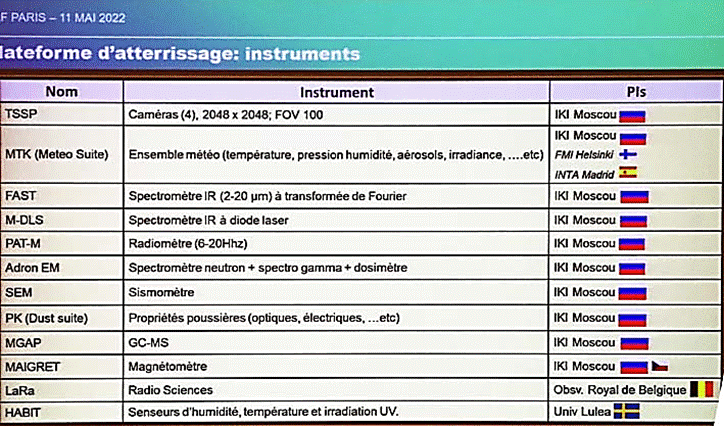

Cette plateforme comprend de nombreux instruments, voir
illustration suivante.
LE ROVER
ROSALIND FRANKLIN.
Le maître d’œuvre est Airbus Defence and Space UK à Stevenage.
Le rover de plus de 300 kg est plus petit que Perseverance le
dernier rover US.

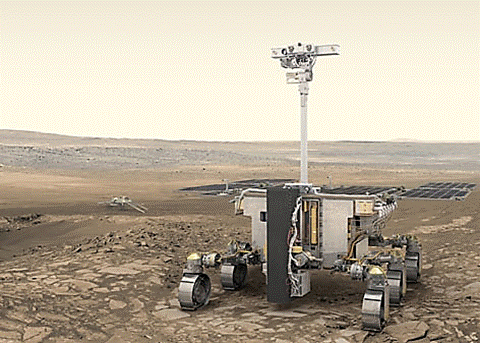

Il
est prévu pour forer jusqu’à 2 m de profondeur, on voit sur l’illustration la
foreuse (en noir) en position. Crédit illustration : ESA.
Il est équipé principalement de :
·
Panneaux solaires (fixes et déployables) +
batterie
·
Système de déplacement à 6 roues (un 6x6 !)
·
Mât déployable
·
Foreuse
·
Antennes UHF
·
Système de préparation et de conditionnement
d’échantillons
·
Laboratoire analytique
·
Cameras de navigation et de localisation
·
Logiciel de navigation autonome
·
9
instruments, voir plus loin :

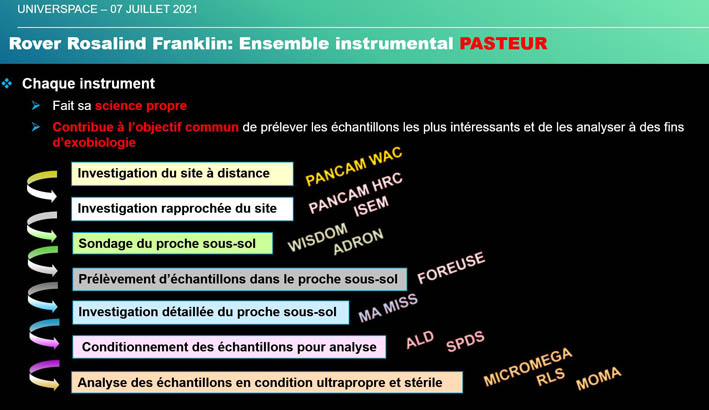

Les instruments à bord du rover, ils sont aussi appelés sous la
dénomination PASTEUR :
·
Adron, détecteur de neutrons
·
CLUPI (Close-up imager)
camera microscope couleur
·
ISEM : spectro IR
·
MicroOmega : spectro imageur dans le visible et
l’IR ‘IAS Orsay)
·
Ma MISS : Mars multispectral imager for
subsurface , imageur pour subsurface
·
MOMA : Mars Organic Molecule Analyzer
·
PanCam : caméra panoramique comprenant un grand
angle et une caméra HR.
·
RLS , un spectro à effet Raman
·
WISDOM : Water Ice and Subsurface Deposit
Observation On Mars, détecteur d’eau/glace de subsurface (Latmos)
Vidéo de présentation du rover :
Credits: ESA/ATG medialab
Une version plus courte où on voit le principe de la foreuse :
https://dlmultimedia.esa.int/download/public/videos/2020/03/010/2003_010_AR_EN.mp4
Explication en vidéo de la mission au sol :
Une animation gif de la descente du rover (en fait son jumeau Amalia) en
salle de test.

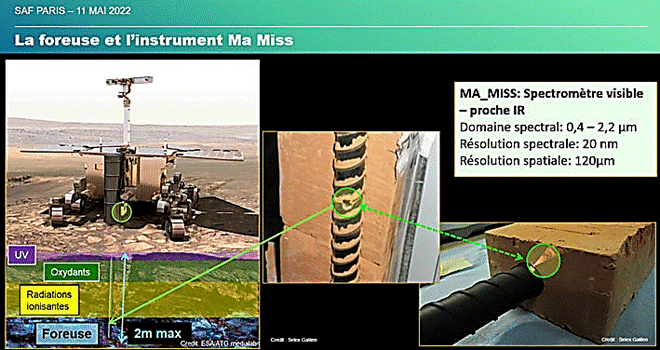

La foreuse.
C’est un élément fondamental de cette mission.
Et un film sur les répétitions de cette foreuse en labo.
Le
laboratoire analytique ALD

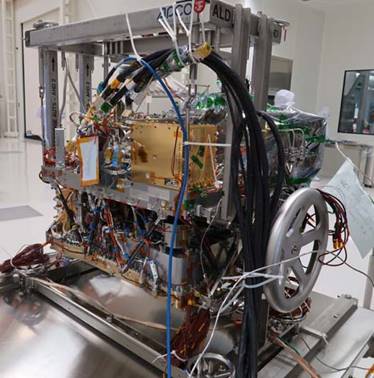

Le rover est équipé d’un bloc laboratoire, l’ALD, acronyme de
Analytical Laboratory Drawer, manufacturé par Thales Alenia à Turin.
Cet ensemble comporte un jeu de mécanismes, le SPDS (Sample
Preparation and Distribution System de OHB Allemagne) qui traite (broyage,
pulvérisation et dosage) les échantillons en provenance de la foreuse avant de
les diriger vers les trois instruments de mesure.
Instruments de mesure devant en principe chercher des signes de
vie. Ce sont :
·
MicrOmega spectro dans le visible et l’IR pour
analyser les minéraux
·
Un spectro Raman avec laser (RLS) pour déterminer
la composition
·
Un chromatographe à phase gazeuse (une partie de
l’instrument MOMA) pour étudier la chimie du sol. Signalons que le labo possède
31 mini fours où on peut chauffer les échantillons, afin d’analyser les gaz et
vapeur avec le chromatographe.
Ce laboratoire nécessite pour sa plus grande part des zones de
très grande stérilité afin de ne pas contaminer les échantillons à analyser.
Voir les diapos de la présentation qui sont très explicites.
En vidéo, le montage (en accéléré) du labo.
Le but de tous ces
instruments est de choisir les plus intéressants au point de vue exobiologie.
De plus l’ensemble de la sonde doit correspondre à l’esprit de la
protection planétaire au point de vue contamination terrestre.
Elle est de la classe 300 spores/m2.
L’AVENIR !
Le conflit Russo-Ukrainien a tout modifié dans les rapports entre
la Russie et ses partenaires occidentaux.
Pour le moment toute coopération est abandonnée, l’avenir de la
mission Exomars, tant de fois reportée, est peut-être définitivement scellé !!
Enfin, espérons que les scientifiques trouveront une solution.
POUR ALLER PLUS LOIN :
ExoMars laboratory passes Red Planet simulation
First deep drilling success for ExoMars
ExoMars2022/MicrOmega la foreuse
Exomars Rover Ready For Environment Testing
Our Mars rover mission was
suspended because of the Ukraine war. What we're hoping for next
Vers le lancement d’ExoMars
avec vidéo
ExoMars 2022 parachute
deployment sequence
ExoMars 2022 Mission Brief
description of the rover and surface platform
De Turin à la planète Mars, en passant par cannes puis Baïkonour
La mission Exomars sur votre site favori.
Bon ciel à tous
